阻抗稳定网络
ISN T8
说明

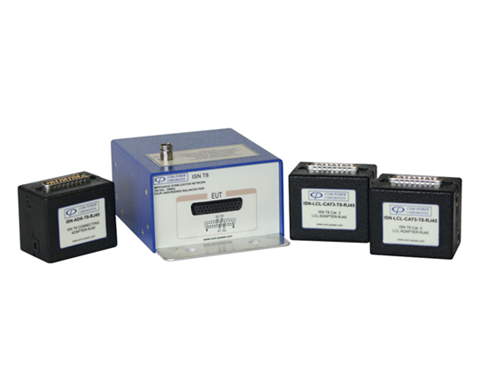

ISN T8适用于非屏蔽电信线路。其设计基于CISPR 22图D.3和CISPR 32图F8所示的电路。RF端口是一个50欧姆的内螺纹BNC连接器，位于ISN的顶部。ISN在前面板（EUT端口）和后面板（AE端口）上配备了两个D-sub 25针母连接器，分别为LCL适配器和连接适配器提供接口。
技术参数
依据标准 | CISPR 16-1-2, CISPR 22, CISPR 32 |
频率范围 | 150 kHz to 30 MHz |
应用 | Unscreened lines w/up to 4 balanced pairs |
最大额定电流 | 800 mA (per line), 1.6 Amps (per pair) |
额定电压 | 50 VDC / 32 VAC (line to ground @ 50/60 Hz) |
射频端口连接器 | 50O BNC (female) |
EUT/AE端口连接 | RJ45 (RJ11 also available) |

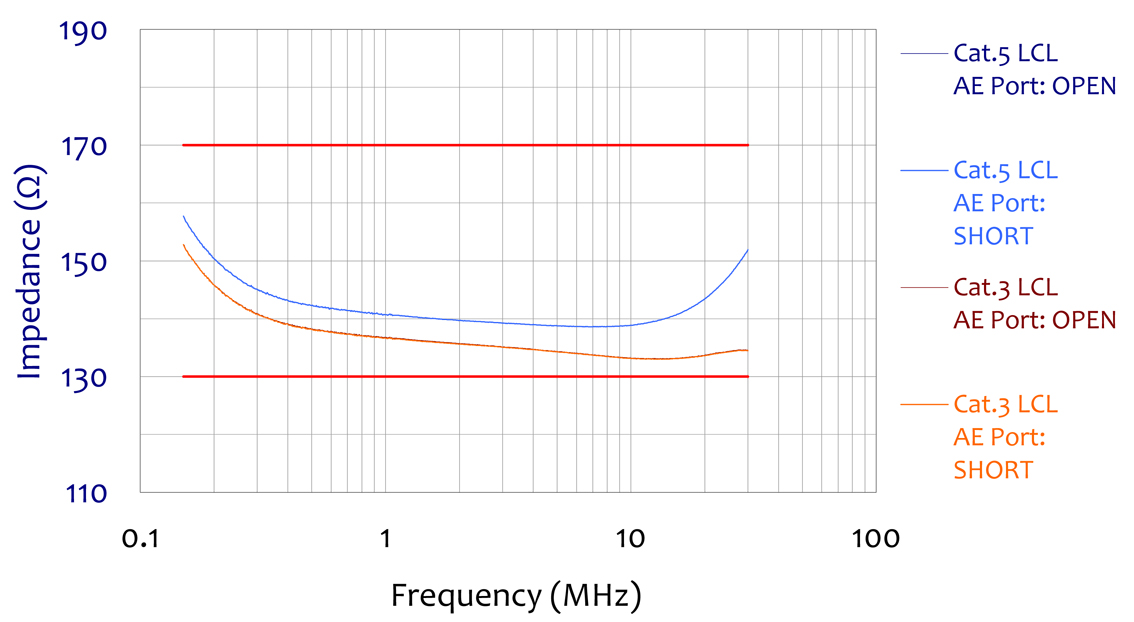

共模阻抗 | 150O ą20 Ohms |

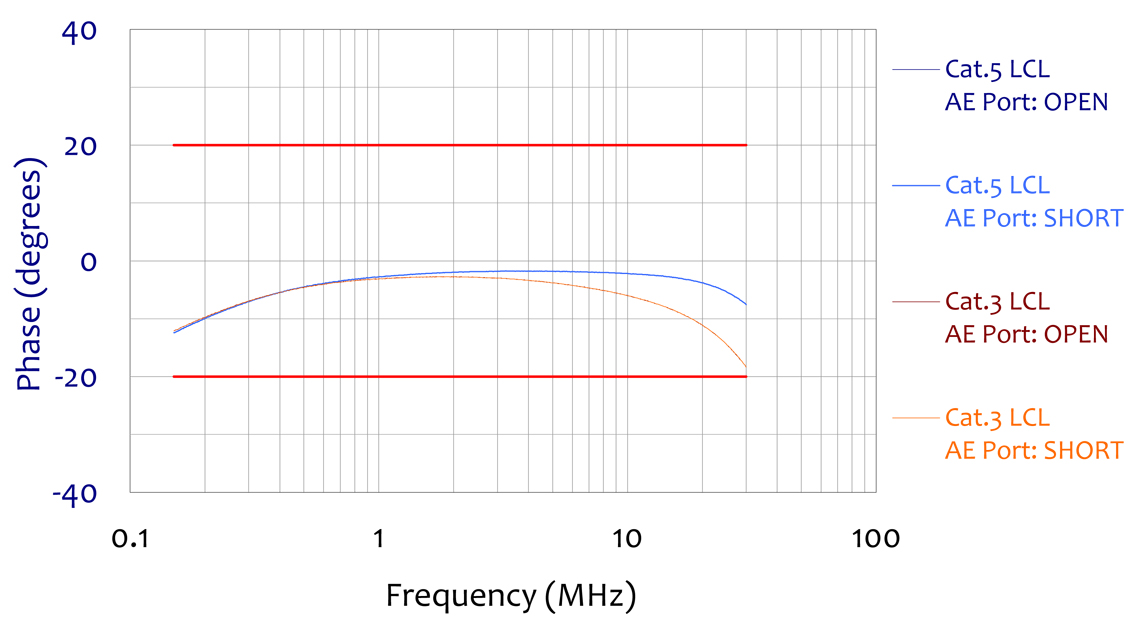

阶段 | 0° ą20° |

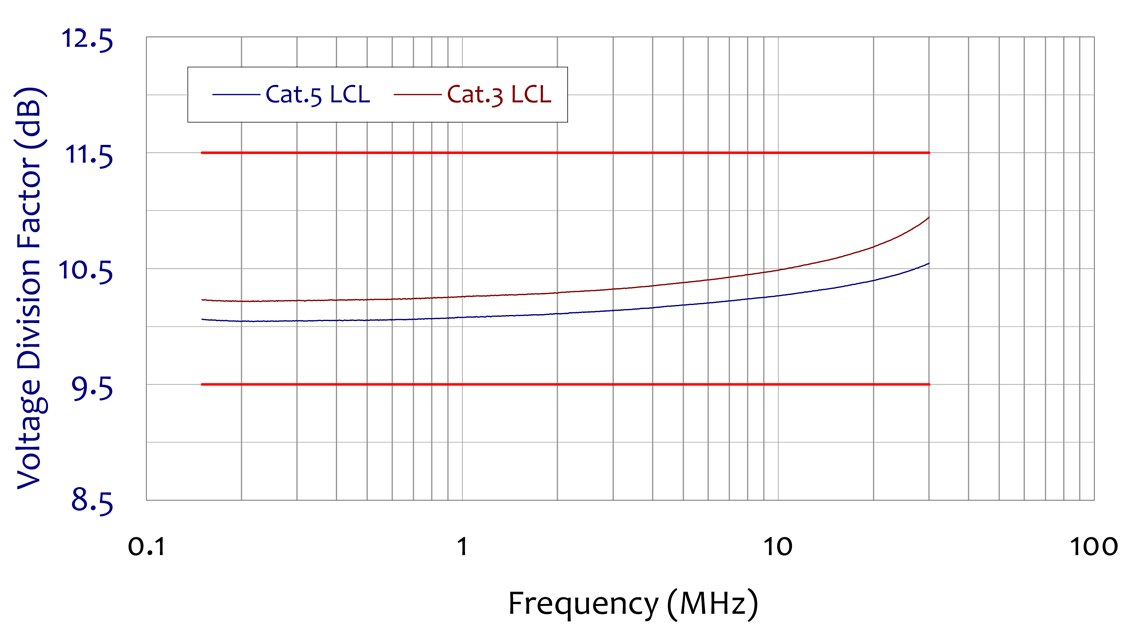

分压系数 | 10.5 dB ą1 dB |

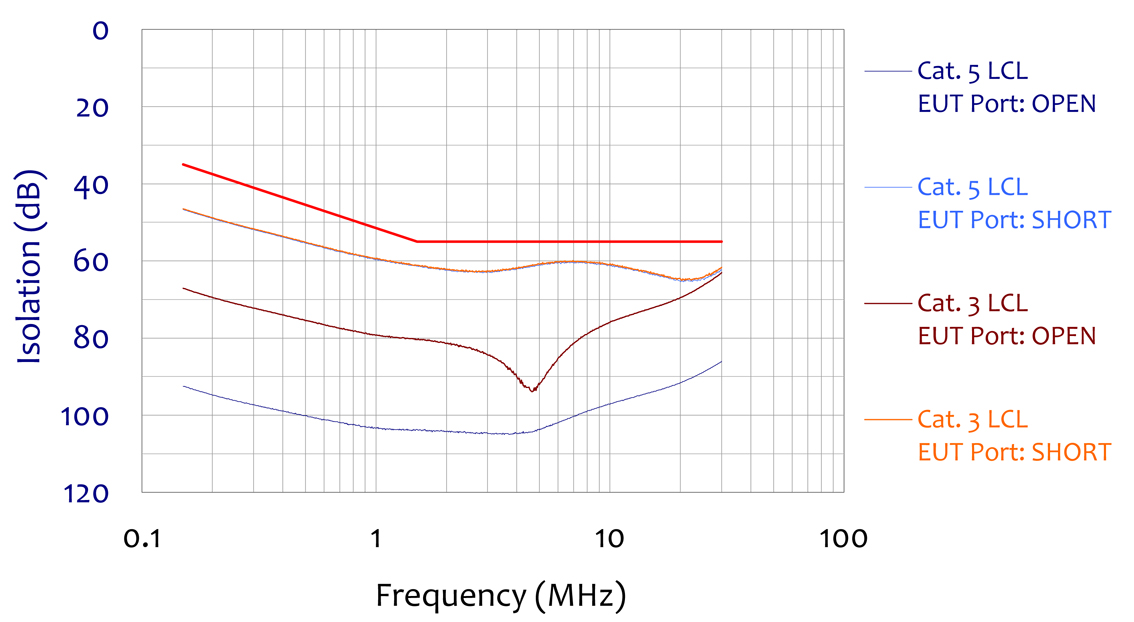

去耦衰减（最小隔离） | 150 kHz to 1.5 MHz: 35 to 55 dB 1.5 MHz to 30 MHz: 55 dB |
对称插入损耗 | Max: 3 dB ą0.25 dB |
对称负载阻抗 | 100O |
传输带宽 | >100 MHz |
重量 | 1.4 lbs. (0.6 kg) [ISN + LCL Adapter + Connecting Adapter] |

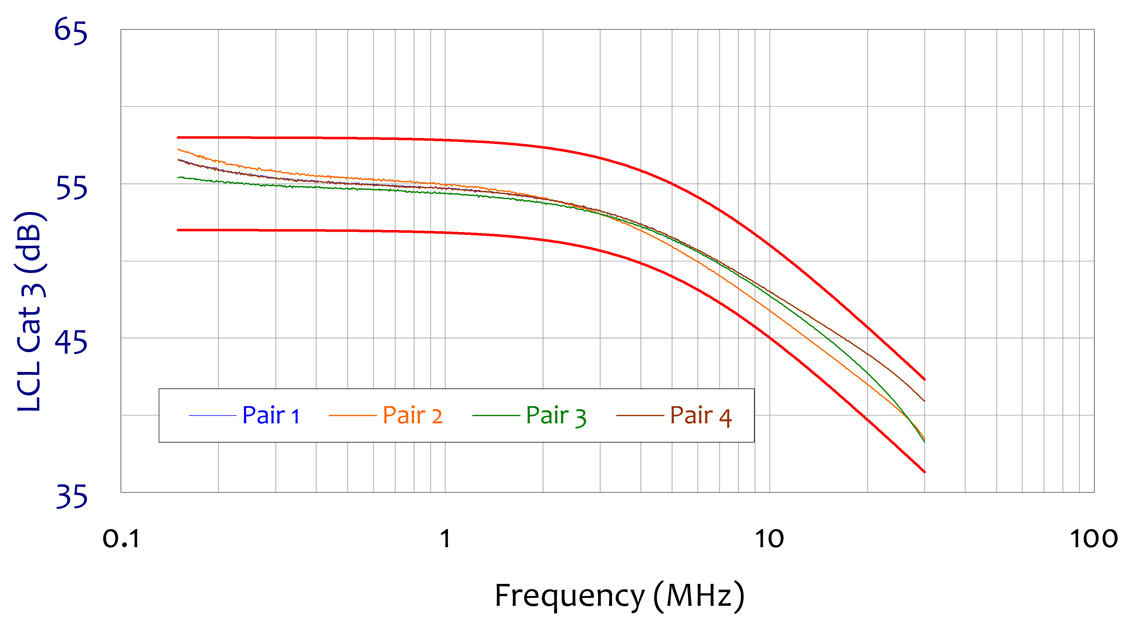

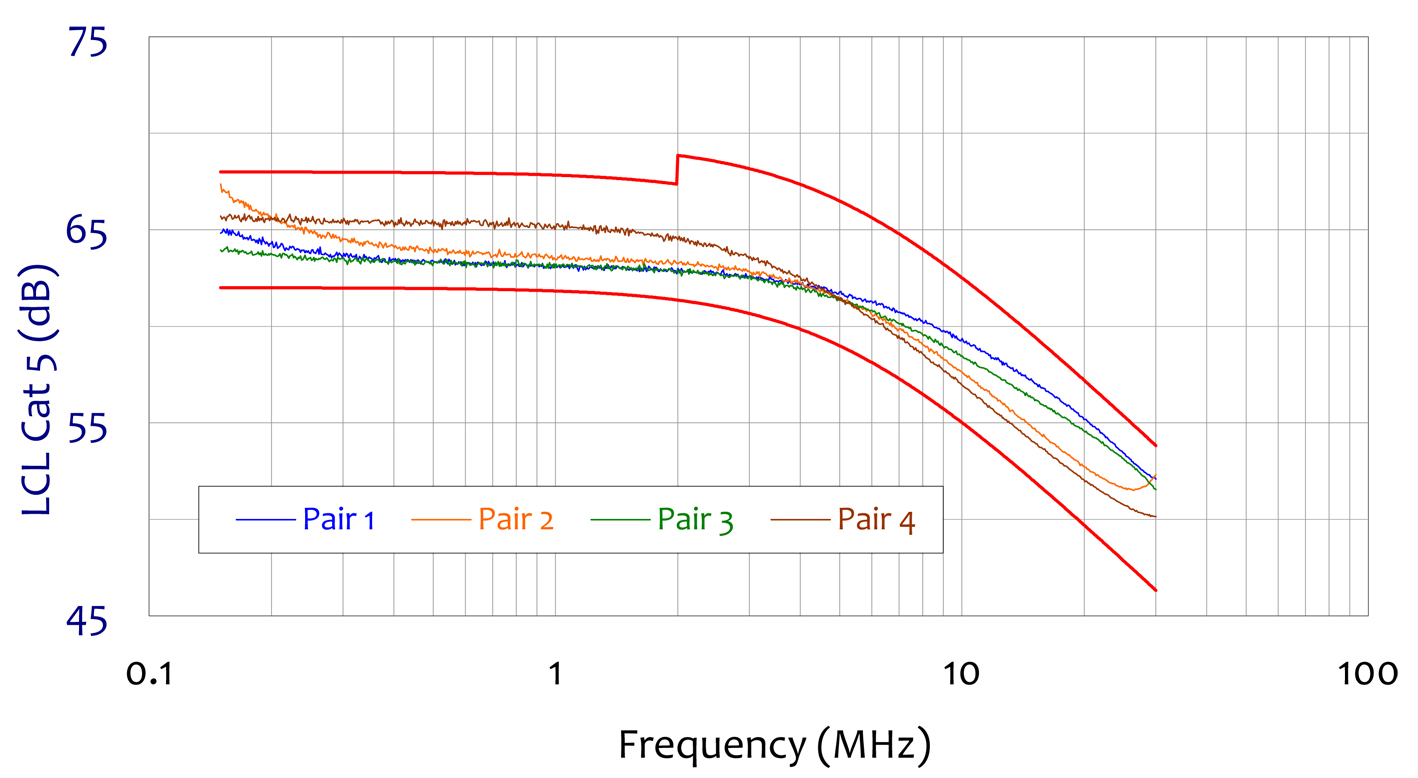

参数图表
