LISN（人工电源网络）是一种低通滤波器，通常放置在交流或直流电源和EUT（被测设备）之间，根据传导发射测量的合规标准产生已知阻抗。它还通过内置的预滤波器将不需要的射频信号与电源隔离开来。它提供了一个射频（RF）噪声测量端口。
LISN用于预测诊断、预合规性和合规性测试的传导排放。
科学设计和制造符合CISPR 16-1-2:2014、EN、ANSI C63.4、FCC、ETS、VCCI和VDE、MIL461E/F标准的模型，以及用于常用标准测量的汽车模型。

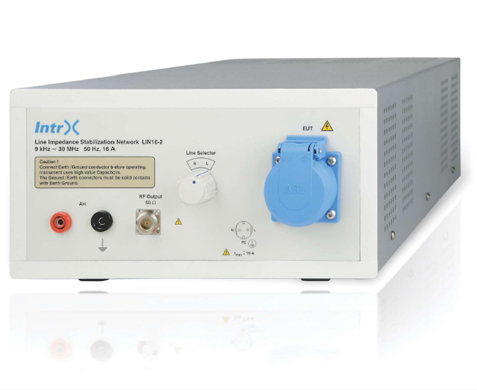

这些LISN是单相双线网络。通过旋转开关可以选择合适的线路。另一条线路将在内部以50Ω端接。
提供符合CISPR 16-1-2:2014的人工手模拟510Ω+220pF阻抗。提供的标准输入和输出端子是CEE插座，但可以订购可选的机翼端子和SUPERCON连接器。
强烈建议在EMI Rx或频谱分析仪的前端与LISN一起使用瞬态限制器，以保护测量仪器免受瞬态影响。
技术规格
型号 | LIN10-2 | LIN16-2 | LIN32-2 | LIN63-2 | LIN100-2 | LIN200-2 |
频率范围 | 9kHz - 30MHz | |||||
最大负载电流 | ||||||
连续的 | 10A | 16A | 32A | 63A | 100A | 200A |
峰值电流（15分钟） | 15A | 18A | 45A | 80A | 120A | 225A |
最大输入电压（带翼形端子）* | ||||||
DC | 600V | |||||
AC @ 50/60 Hz | 300V | |||||
AMN阻抗 | (50 μH + 5 Ω) || 50 Ω ± 20 % | |||||
预过滤器阻风门 | 250μH | - | ||||
标准参考 | CISPR 16-1-2 : 2014, FCC (ANSI 63.4) | |||||
射频输出 | N Type (F) Connector 50 Ω to connect RF output to EMI receiver, Switch selectable for Line and Neutral | |||||
模拟手 | 510 Ω + 220 pF, 4 mm banana connector | |||||
电源输入和输出端子 （EUT）和最大电压 | EUT : Schuko DC：300V，AC：230V Mains Input: IEC320/C14 mains inlet | CEE (Complying to IEC 60309） DC 300V，AC：230V EUT：Socket（F） Input mains:Socket(M) | Wing Terminal DC:600V,AC:300V | |||
Optional : Supercon / Wing Terminal DC：600V，AC：300V | ||||||
笔记：
*EUT和电源输入的最大输入因连接器/端子的选择而异。
