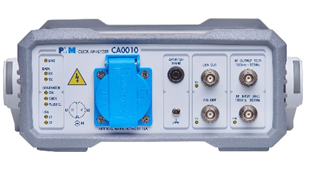

创新的CA0010与9010F、ER8000和ER9000 EMI FFT接收器中的任何一个接收器一起使用时，可以在150 kHz、500 kHz、1.4 MHz和30 MHz下同时进行四次测量，并可以作为合规性测试的独立设置。
CA0010为四通道喀呖声分析仪，集成 LISN 和全 CISPR 校准信号源，完全符合所有新旧的喀呖声标准。
特点：
-尖端技术，实现最高精度。
-革命性结构，提高效率。
-灵活性和可扩展性，满足各种需求。
-用于深入分析的电脑软件。
-可靠性和易用性。
-传导和喀呖声测量。
-符合 CISPR 标准的测试。
-分析继电器和开关等元件产生的干扰。
-EMC 研究与开发。
技术参数：
频率范围 | 150 kHz; 500 kHz; 1,4 MHz; 30 MHz |
射频输入 VSWR | Zin50欧姆, 内部LISN或者切换至BNC口 < 1.2 |
衰减器 前置放大器 | 0 dB 至 35 dB（5dB 步长）每通道一个，独立设置 15 dB，每通道一个，独立设置 |
射频输出 VSWR | Zout50欧姆, BNC 母口 < 1.2 |
最大输入电平 （无设备损坏） | 140 dBuV (2 W) |
预选器 （已内置） 四个带通滤波器 | 150 kHz / 60 kHz 带宽@6dB 500 kHz / 120 kHz 带宽@6dB 1.4 MHz / 220 kHz 带宽@6dB 30 MHz / 180 kHz 带宽@6dB |
插入损耗（0dB衰减器） | < 10dB |
射频信号发生器 连续波 频率范围 频率分辨率 准确性 幅度范围 幅度分辨率
喀呖声（OOK） 最短开启时间 最小间隔 时间分辨率
CISPR 脉冲 谱密度范围 幅度分辨率 平坦度 脉冲重复频率 脉冲重复频率分辨率
射频输出 |
150 kHz 至 30 MHz 100 Hz 10 ppm 20 至 95 dBμV 0.1 ppm
100 us 100 us 10 us
80 至 101 dBμV/MHz 0.1 dB 1.8 dB（150 kHz 至 30 MHz） 1 至 500 Hz 1 Hz
内部切换开关或 BNC公头 |
自动校准 | 用于自动校准和系统联调测试的内置信号源 |
CISPR标准全兼容 | CISPR 14-1、CISPR 16-1-1、CISPR 16-1-2 |
I/O界面 | USB 2.0，RS-232 |
测试软件 | PCA - PMM 喀呖声分析软件。 四通道 IF 和 QP 时间图，喀呖声检测和分析。 测量日志和报告。 PCG - PMM 喀呖声信号源软件。 CISPR 16-1-1 标准，附录 F 和用户可定义的信号生成。 |
电源供应 | 12 Vdc， 0.7 A |
内置LISN 测量频率范围 连续额定输出电流 最大允许工作电压 交流电源频率范围 CISPR 等效电路 测试插座 线插头 人工手 射频输出 |
150 kHz 至 30 MHz 16 A 250 Vac ~ 350 Vdc 直流至 60 Hz 50 Ω // 50 μH SCHUKO 2P+E IEC 60320 C20 4 毫米插头 内部开关或 BNC口 |
工作温度 | -5° 至 45°C |
尺寸 | 235 x 105 x 335 mm |
重量 | 4.1 kg |
标准附件 | LISN 电源线、25 cm BNCm - BNCm 线缆、25 cm DB9m - DB9m 线缆、USB 线缆、AC/DC 电源适配器、PCA PMM 喀呖声分析软件、PCG PMM 喀呖声信号发生器软件、用户手册、标准校准证书、配件袋 |
