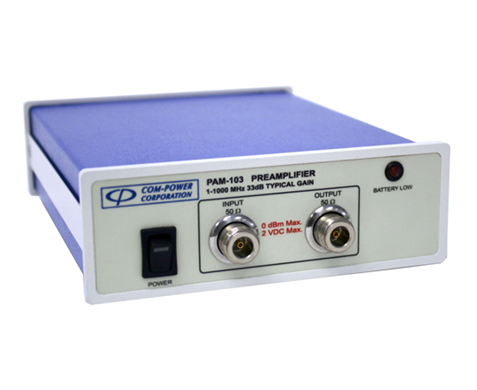

PAM-103
说明
PAM-103前置放大器旨在提高电磁兼容测试期间测量系统的灵敏度。。它的频率范围为1到1000 MHz。。它的增益为33 dB。因此，它放大了之前隐藏在EMI接收器噪声基底以下的信号，以便可以看到和测量。PAM-103在整个频率范围内的增益变化为±3 dB，以减少测量误差。当没有外部电源时，它可以由可充电的NimH电池供电。
技术参数
频率范围 | 1MHz～1GHz |
增益 | 33dB(±3dB) |
线性输入范围 | < -30 dBμV～89 dBμV |
1dB压缩点功率 | 18.3 dBm |
3dB压缩点功率 | 32 dBm |
噪声系数 | <3.3dB |
输入灵敏度 | < -30 dBμV (< 31.6 nV) |
VSWR(射频输入/输出端) | 1.69：1(最大)，1.25：1(平均) |
回波损耗(射频输入/输出端) | 29.5dB(最小)，44dB(平均) |
连接器(射频输入/输出端) | 50Ω，N(f) |
反向隔离 | >40dB |
最大额定输入 | 107dBuv(225mv)，0dBm(1mW)，2Vdc |
电池运行时间 | >13小时(充满电的情况下) |
输入电源 | 15Vdc，500mA |
尺寸(长×宽×高) | 60×167×210mm |
重量 | 1.45kg |
