传导梳状信号发生器
特点
● 快速检查人工电源网络
● 可变换频率步长
● 幅度稳定性：+/- 0.1 dB
● 电池供电
说明

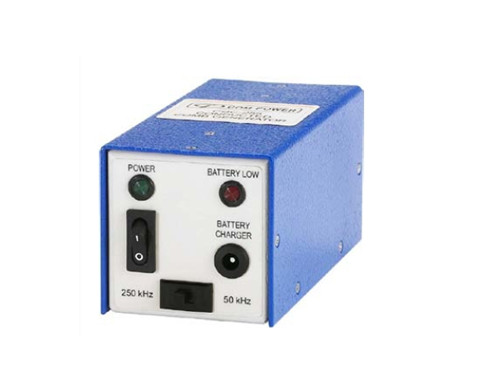

CGC-255E传导梳状信号发生器是测试人工电源网络 AMN（线路阻抗稳定网络 LISN）的参考信号源。梳状信号发生器输出基频谐波。有两种（250 kHz 和50 kHz）可变换的频率步长。梳状信号发生器模拟 EUT产生的传导 EMI噪声。CCG序列的梳状信号发生器有标准的 NEMA三芯连接器，可以直接插入任何 LISN匹配的 EUT电源插座。两种型号都对外部线电压呈高阻抗，AC或 DC可达 230V。LISN连到外部电源时梳状信号发生器也可使用。 梳状信号发生器用可充电的镍镉电池组供电以避免外部的噪声耦合。另外梳状信号发生器的内部监视电路在电池电压低于工作电压时提供指示。电池充满电梳状可供信号发生器工作 16小时。
技术参数
型号 | 频率范围 | 步进尺寸 | 内部电池 (NimH) | 充电器输入(VDC) | 输出连接器 | 基本尺寸直径×高度 cm | 重量 kg |
CGC-255E | 50KHz-115MHz | 50KHz & 250KHz | 6V | 7.5 | BNC | 13.2x5.9x5.9cm | 0.5 |
