线性阻抗稳定网络
LI-3100
说明
LI-3100可处理高达100安培的交流（70安培的直流）电流，并提供必要的测量平台，用于执行DO-160和MIL-STD 461F以及CISPR 25和CISPR 16要求的10 kHz至400 MHz的电力线传导发射合规性测试。
LISN的概念和优势在于：
a） 与被测线路串联，并在其上施加规定的阻抗；从而提供了优于电流或电压探针测量的明显优势，其中线路的阻抗在很大程度上不受控制；
b） 提供用于连接到测量设备的同轴RF测量端口，在EUT端口处存在的干扰电压耦合到测量设备以进行测量；
c） 将AE（辅助设备）端口与EUT和RF端口隔离，这些端口：最大限度地减少AE连接设备/电缆对网络阻抗（和分压因数）的影响； 降低任何环境信号的幅度，以及由AE连接的设备产生的杂散干扰电压，从而将其对测量结果的潜在影响降至最低。
两对LI-3100可用于容纳三相电力系统（星形或三角形配置）。
技术参数
依据标准 | RTCA DO-160 / MIL-STD 461F / CISPR 25 / CISPR 16-1-2 |
频率范围 | 10 kHz to 400 MHz |
射频连接器 | 50Ω N-type (female) |
电流额定值 | 100 Amperes(AC), 70 Amperes(DC) |
额定电压 | 480 VAC (Line to Ground), 676 VDC |
电感器 | 5 μH (air-core) |
尺寸（每个网络） | 25.4 x 25.4 x 53.3 cm |
重量（每个网络） | 5.9 kg |
插入损耗 | < 0.65 dB (100 kHz to 108 MHz) |

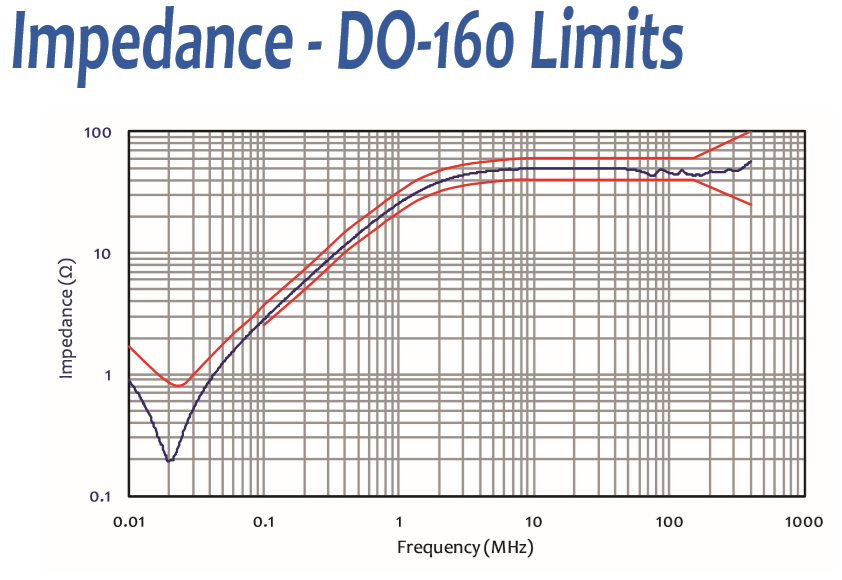

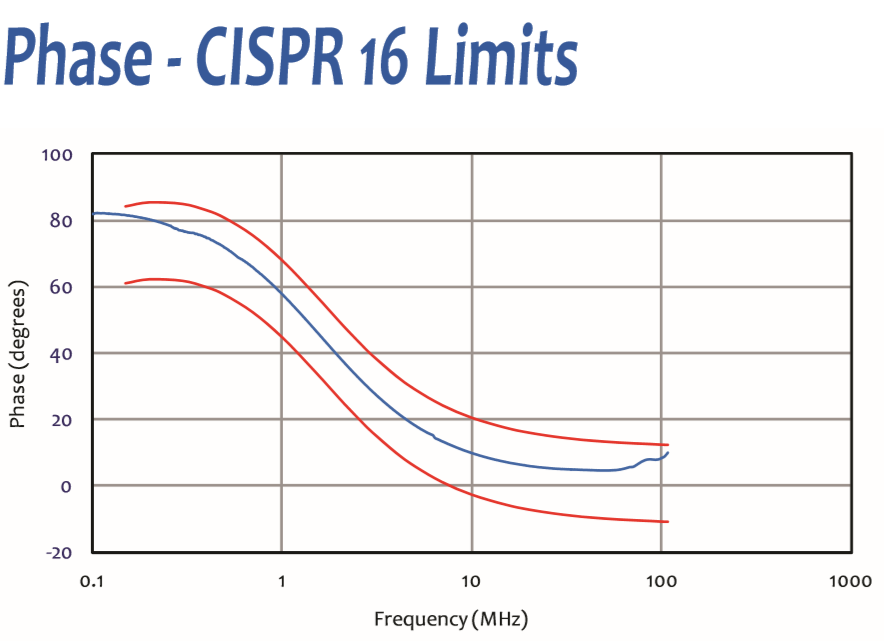

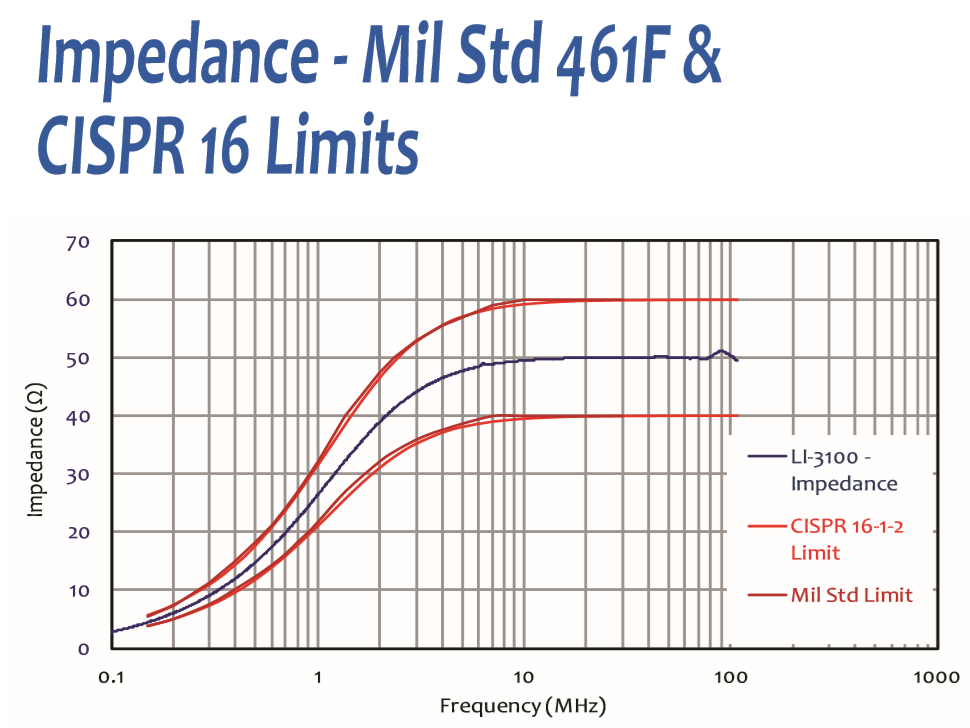

参数图表
