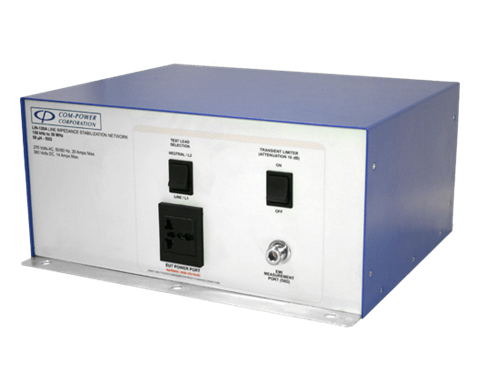

线性阻抗稳定网络
LIN-120C
说明
LIN-120C线路阻抗稳定网络（LISN）提供了必要的测量平台，用于执行全球大多数商业产品标准所要求的电力线传导排放合规性测试。LIN-120C符合CISPR 16-1-2和ANSI C63.4。
LISN提供定义的稳定阻抗，并将EUT与电源影响隔离，从而提供准确和可重复的结果。
LIN-120C包括一对容纳在一起的单导体网络，将与单相、两相或直流电力系统中的每个载流导体串联安装。第二对LIN-120C可用于容纳三相电力系统（Y型或三角型配置）。
技术参数
依据标准 | CISPR 16-1-2, ANSI C63.4 |
频率范围 | 150 kHz to 30 MHz |
射频连接器 | 50Ω N-type (female) |
电流额定值 | 20 AmpsAC (rms), 14 AmpsDC |
额定电压 | 270 VoltsAC (rms), 380 VoltsDC (Line to Ground) |
电感器 | 50Ω / 50 μH (CISPR), 50 μH (ANSI) |
尺寸（每个网络） | 16.8 x 36.3 x 33 cm |
重量（每个网络） | 4.5 kg) |
插入损耗 | < 1 dB |
隔离 | >40 dB |

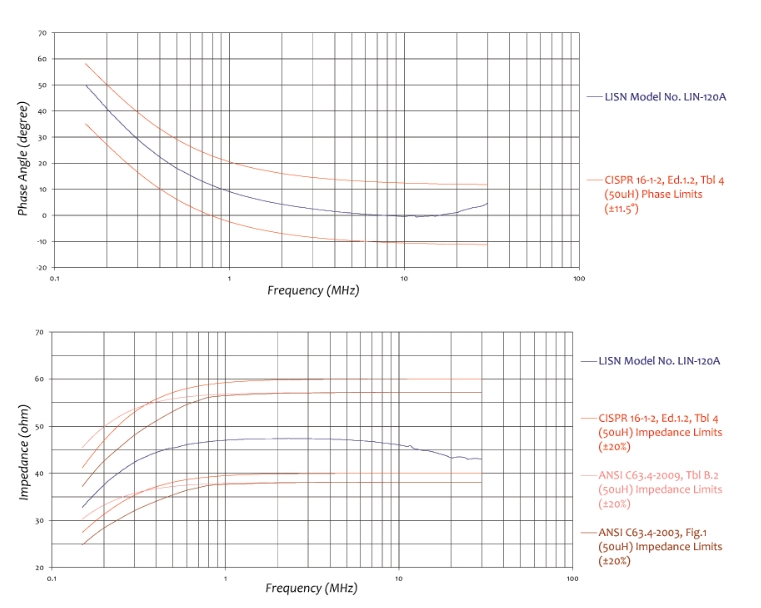

参数图表
