线性阻抗稳定网络
LI-3P-1X
特点

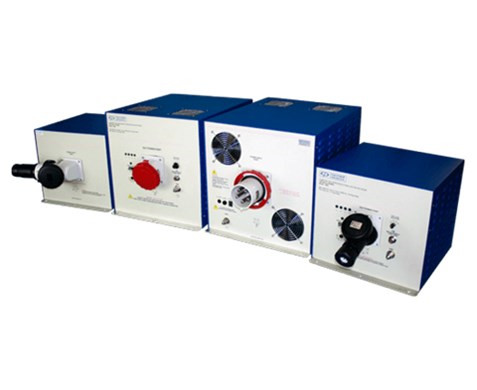

▲ 适用于CISPR/ANSI的三相LISN LI-3P-1x系列由四个独立型号的四导体50Ω/50μH线路阻抗稳定网络（LISN）组成。
▲ 四种型号之间的主要区别在于它们各自的额定电流：LI-3P-116 16安培（每条线路，连续）LI-3P-132 32安培（每条线，连续）LI-3P-163 63安培（每条路，连续）LI-3P-1100 100安培（每条路线，连续）每个LISN的侧板都装有百叶窗，用于冷却。
▲ LI-3P-163和LI-3P-1100还包括两个由后面板上的开关操作的内部冷却风扇。
▲ 三相LISN可以远程或本地操作。
▲ 使用RLI-100远程LISN接口对被测线路（L1、L2、L3、N）进行远程切换，该接口通过光纤连接控制LISN。
▲ 除了远程方法外，还可以使用位于LISN前面板上的机械四位开关来选择被测线路。
▲ 使用任一切换方法，未选择的线路内部端接为50欧姆，而选择的线路端接为测量仪器的50欧姆阻抗。
技术参数
型号 | LI-3P-116 | LI-3P-132 | LI-3P-163 | LI-3P-1100 |
依据标准 | ANSI C63.4, CISPR 16-1-2 | |||
电感 | 50Ω / 50 μH, (4) Conductor Network | |||
频率范围 | 150 kHz to 30 MHz | |||
插入损耗（分压因数） | <0.7 dB | |||
隔离 | >40 dB | |||
电流（每条线路的最大连续电流） | 16 Amperes | 32 Amperes | 63 Amperes | 100 Amperes |
交流电压（最大值） | 500 Voltsrms (line to line), 288 Voltsrms (line to ground) | |||
直流电压（最大值） | 705 Volts DC | |||
远程接口电源输入 | 6 Volts DC (unregulated), 500 mA (LISN and RLI-100 Remote LISN Interface) | |||
冷却风扇电源输入 | Not Applicable | 15 Volts DC (unregulated), 500 mA | ||
电源输入端口插头
（固定在LISN底盘上） | Schneider Electric P/N: 83862 | Schneider Electric P/N: 83874 | Schneider Electric P/N: 81886 | Schneider Electric P/N: 81898 |
电源输入插座
（用于电源输入电缆） | Schneider Electric P/N: PKF16M745 | Schneider Electric P/N: PKF32M745 | Schneider Electric P/N: 81486 | Schneider Electric P/N: 81498 |
电源输出端口插座
（固定在LISN底盘上） | Schneider Electric P/N: PKF16F745 | Schneider Electric P/N: PKF32F745 | Schneider Electric P/N: 81286 | Schneider Electric P/N: 81298 |
电源输出端口插头
（适用于EUT电源电缆） | Schneider Electric P/N: PKE16M745 | Schneider Electric P/N: PKE32M745 | Schneider Electric P/N: 81386 | Schneider Electric P/N: 81398 |
射频测量端口 | 50Ω - N-Type (female) | |||
光纤端口 | Avago Duplex Latching POF Jack (LISN and RLI-100 Remote LISN Interface) | |||
远程接口电源输入端口 | 5.5/2.5 mm Power Jack (LISN and RLI-100 Remote LISN Interface) | |||
冷却风扇电源输入端口 | Not Applicable | 5.5/2.1 mm Power Jack | ||

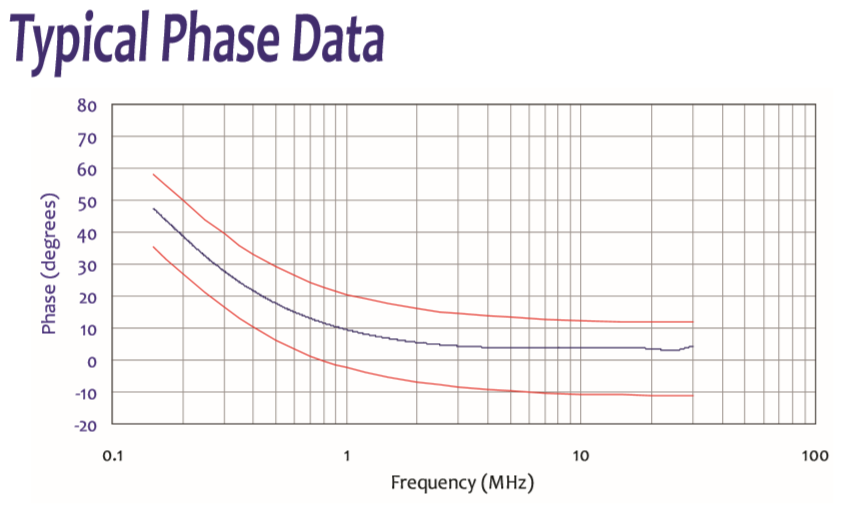

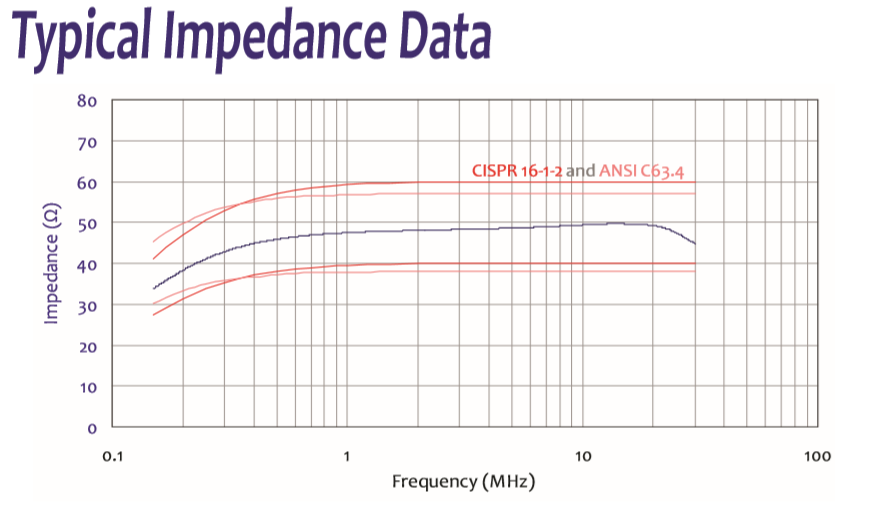

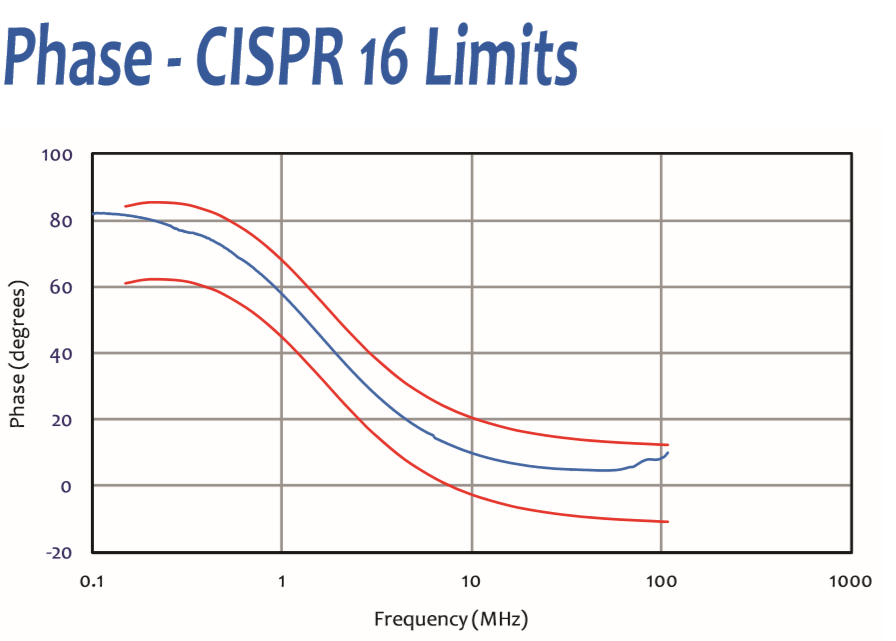

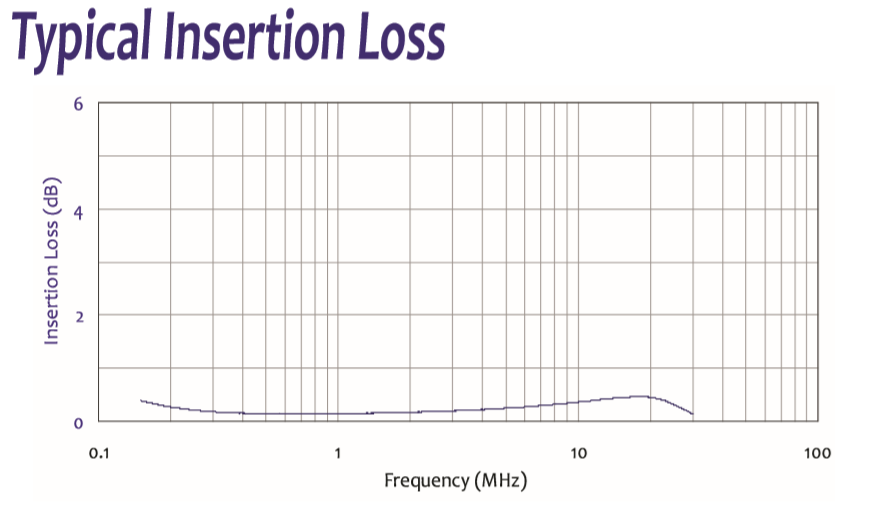

参数图表
