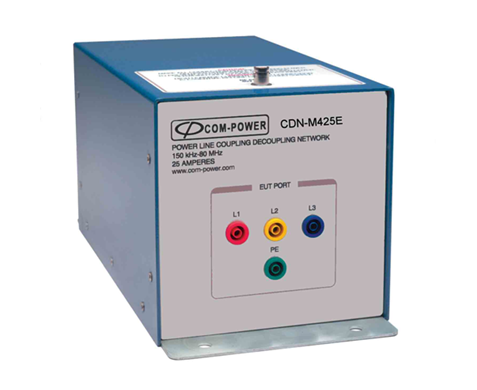

耦合去耦网络
CDN-M425E
说明
耦合去耦网络CDN-M425E采用四芯电力电缆。此标准M系列CDN的额定电流为25安培。这些CDN覆盖150 kHz-230 MHz的频率范围。建议所有电源连接都使用此CDN。对于抗扰度测试，根据EN 61000-4-6标准，将噪声信号耦合到供电线路中的每个导体。
技术参数
测试标准 | IEC / EN 61000-4-6 |
应用 | Four conductor power cable |
频率范围 | 150 kHz to 230 MHz |
射频输入电压 | 40 V (Max) |
射频输入连接器 | 50 Ω BNC (Female) |
额定电压 | 250 V AC / 350 V DC (Line to Ground) |
额定电流 | 25 Amps AC / 17 Amps DC (Max) |
AE和EUT连接 | 4 mm shrouded banana sockets |
共模阻抗 | 150 kHz - 26 MHz: 150Ω ± 20Ω 26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω 80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω |
分压系数 | 9.5 dB +4 / -1 |
共模干扰的去耦 | ≥ 40dB (EUT/AE) |
重量 | 2.3 kg |
参数图表
