耦合去耦网络
CDN-USB-BE
说明

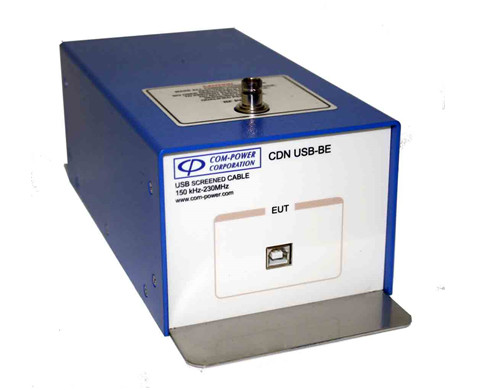

用于带有USB-B型电缆的设备进行通信。它在EUT侧有一个USB类型B，在AE侧有一种USB类型a，可以处理高达1安培的电流。射频干扰信号耦合端口为阴性BNC，可处理高达40V的射频输入电压。它仅设计用于根据IEC/EN 61000-4-6测试产品的传导抗扰度。CDN-USB-BE是为测试CDN底面未涂漆的产品而设计的，以便于有效接地。Com Power CDN-USB-BE完全符合IEC 61000-4-6和CISPR 16-1-2的要求。Com Power CDN可以单独购买，也可以作为CIS系列传导抗扰度测试系统的一部分购买，该预包装解决方案包括ACS系列功率放大器和测试所需的所有附件。Com Power CDN-USB-BE是单独校准的。
技术参数
测试标准 | IEC / EN 61000-4-6 |
应用 | USB cable with type B connector |
频率范围 | 150 kHz to 230 MHz |
射频输入电压 | 40 V (Max) |
射频输入连接器 | 50 Ω BNC (Female) |
额定电压 | 30 V AC / 30 V DC (Line to Ground) |
额定电流 | 1 Amp (Max) |
AE和EUT连接 | EUT: Type B, AE: Type A |
共模阻抗 | 150 kHz - 26 MHz: 150Ω ± 20Ω 26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω 80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω |
分压系数 | 9.5 dB +2 / -1 |
共模干扰的去耦 | ≥ 50dB (EUT/AE) |
重量 | 0.9 kg |
参数图表
