耦合去耦网络
CDN-T2E
说明

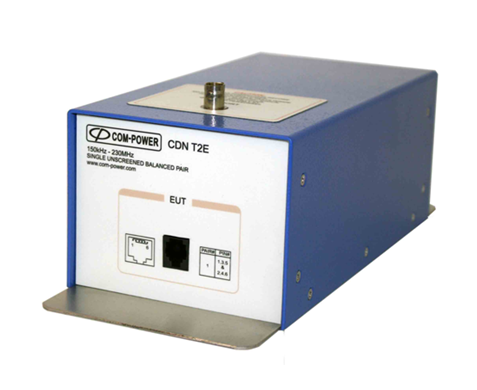

CDN-T2E是用于测试产品的耦合/去耦网络之一，该产品使用一对无屏蔽、平衡的通信对，如根据IEC/EN 61000-4-6进行传导抗扰度的以太网。它有一个用于EUT和AE连接的RJ11连接器。CDN-T2E可以处理高达2安培的电流。射频干扰信号耦合端口为阴性BNC。它可以处理高达40V的射频输入电压。CDN的底面没有涂漆，以便于有效接地。Com Power CDN-T2E完全符合IEC 61000-4-6和CISPR 16-1-2的要求。所有Com Power CDN都可以单独购买，也可以作为CIS系列传导抗扰度测试系统（一种预包装解决方案，包括ACS系列功率放大器和所有附件）的一部分购买。
技术参数
测试标准 | IEC / EN 61000-4-6 |
应用 | One unscreened, balanced pair |
频率范围 | 150 kHz to 230 MHz |
射频输入电压 | 40 V (Max) |
射频输入连接器 | 50 Ω BNC (Female) |
额定电压 | 124 V AC / 125 V DC (Line to Ground) |
额定电流 | 2 Amps (Max) |
AE和EUT连接 | RJ 11 |
共模阻抗 | 150 kHz - 26 MHz: 150Ω ± 20Ω 26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω 80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω |
分压系数 | 9.5 dB +4 / -1 |
共模干扰的去耦 | 150 KHz ≥ 45dB (RF/AE) 500 KHz ≥ 50dB (RF/AE) 230 MHz ≥ 50dB (RF/AE) |
重量 | 2.3 kg |
