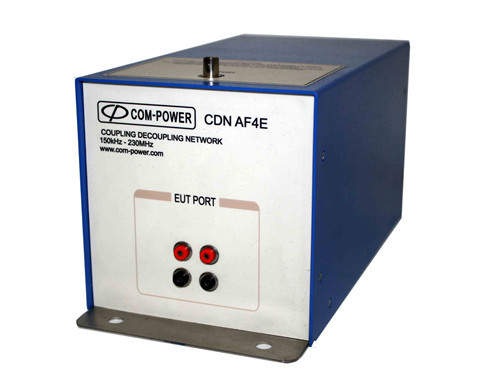

耦合去耦网络
CDN-AF4E
说明
CDN-AF4E耦合去耦网络是根据IEC/EN 61000-4-6为传导抗扰度而设计的。CDN-AF4E用于数据通信。它有四个2毫米的香蕉插座，用于EUT和AE电源连接。CDN-AF4E可以处理高达5安培的电流。射频干扰信号耦合端口为阴性BNC。它可以处理高达40V的射频输入电压。CDN的底面没有涂漆，以便于有效接地。Com Power CDN-AF4E完全符合IEC 61000-4-6和CISPR 16-1-2的要求。所有Com Power CDN都可以作为CIS系列传导抗扰度测试系统的一部分购买，也可以单独购买。这是一个预封装的解决方案，包括ACS系列功率放大器和测试所需的所有附件。
技术参数
测试标准 | IEC / EN 61000-4-6 |
应用 | Four wire unscreened, unbalanced Cables |
频率范围 | 150 kHz to 230 MHz |
射频输入电压 | 40 V (Max) |
射频输入连接器 | 50 Ω BNC (Female) |
额定电压 | 310 V AC / 440 V DC (Line to Ground) |
额定电流 | 5 Amp (Max) |
AE和EUT连接 | 2 mm shrouded banana sockets |
共模阻抗 | 150 kHz - 26 MHz: 150Ω ± 20Ω 26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω 80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω |
分压系数 | 9.5 dB +3 / -1 |
共模干扰的去耦 | ≥ 40dB (EUT/AE) |
重量 | 2.3 kg |
参数图表
