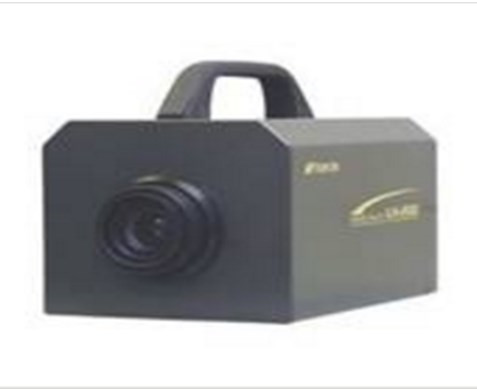

2维色彩亮度计
UA-200
产品概述
2维色彩亮度计UA-200,是一款能够高精度测定FPD、汽车仪表等光源的亮度.色度均匀性的拓普康UA家族的全新产品。该产品拥有与等色函数同等水准的分光感度特性，因此本产品超越了以往的色彩亮度计，能够实现高达1000分级的高色度精度。
测定程序在原来UA系列产品的基础上，又增加了7种新功能，从而在测定汽车仪表、FPD、照明产品时更为得心应手。
在标准镜头和望远镜头两种机型的基础上，又增加了在标准物镜上追加广角辅助镜头的新机型，3种不同的机型从而可选择不同的测定视野，对应客户多样的测定需求。
产品特征
◆色度精度高:采用全新开发的光学滤片,从而实现了高达±0.008以内的高色度精度。
◆最快1秒的测定速度：通过测定演算的最优化处理，从而缩短了测定时间。 *单测亮度时
◆搭载130万像素CCD：能够测定最多达到1,280×960个像素点。
◆测定功能扩充：在原有UA系列产品基础上，增加了7种测定程序，使测定、评价、数据分析更为便捷。
主要用途
◆LCD及相关材料、OLED等的亮度、色度MURA评价
◆汽车仪表、车载音响等的发光分布特性评价
◆LED照明、OLED照明的发光部以及照射面的亮度.色度MURA评价
主要参数规格
型号 | UA-200 |
光亮采集 | 130万像素 CCD图像传感器 |
物镜 | 标准：f=8.0mm 、 广角：f=5mm |
有效像素 | 1280×960 |
数据位 | 14bit |
测定范围 | 0.05～1,000,000cd/m2 |
亮度直线性*1,*2 | ±2% (超过1cd/m2 ) ±3% (0.05～1cd/m2) |
色度精度1 *1,*2 | ±0.003 (超过1cd/m2 ) ±0.005 (0.05～1cd/m2) |
色度精度2 *2,*6 | ±0.008 |
面内MURA均匀性*1,*3 | 亮度：±2% 色度：±0.003 |
重复精度 | 亮度：0.3% (超过1cd/m2)*5、0.5% (0.05～1cd/m2)*5 色度：0.001 (超过1cd/m2 )*4 色度：0.002 (0.05～1cd/m2 以下)*4 |
测定时间 | 色度：0.002 (0.05～1cd/m2 以下)*4 亮度色度测定时：最快3秒 100cd/m2(含数据传输时间) |
稳定性*1,*2 | 亮度：1% |
再现性*1,*2 | 亮度：2% |
温度特性 | 亮度：±3% (以25℃为基准 0～40℃之间) |
湿度特性 | 亮度：±3% (相对湿度 85%以下、且无凝露) |
界面 | LAN (Gigabit Ethernet) |
电源 | AC 100V～240V (50/60Hz) / 专用AC电源适配器(标配附件) |
使用条件 | 温度：0℃～40℃湿度：85%R.H.以下、且无凝露 |
保存条件 | 温度：-5℃～50℃湿度：85%R.H.以下、且无凝露 |
外形尺寸 | 标准镜头：279×162×194mm、装上广角镜：311×162×194mm、 望远镜头：307×162×194mm |
质量 | 标准镜头：约3.9kg 、 装上广角镜：约4.12kg 、望远镜头：约4.45kg |
*1：针对标准A光源 *2：在CCD中心位置评价 *3：以CCD中心位置为基准 *4：最大值-最小值 *5：2σ
*6：亮度基准面与彩色滤片的组合(O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
